Descriere

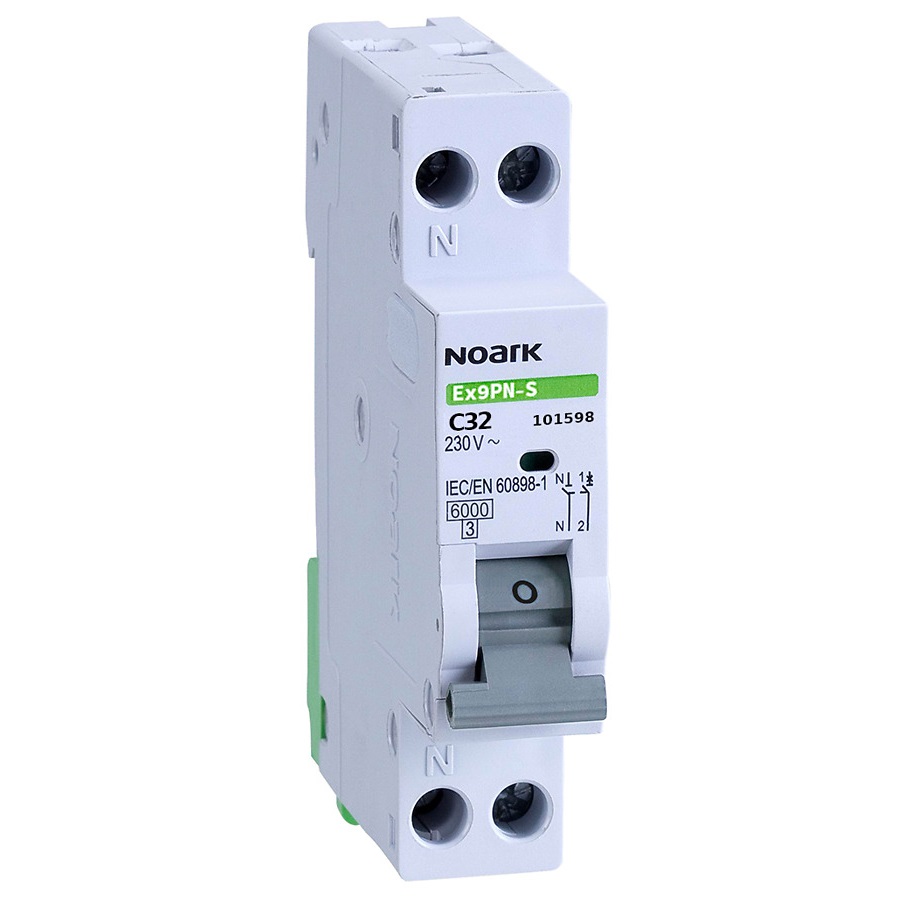

Ex9PN-S 1PN C32 este un mini-întreruptor automat de curent alternativ. Poate fi utilizat în instalațiile solare monofazate ca protecție la suprasarcină/scurtcircuit pentru partea de curent alternativ (înainte/după de invertor).
Acest model de mini-întrerptor este de tip 1+N poli, adică la declanşare va întrerupe şi nulul, dar detecţia suprasarcinii/scurtcirculuilui se va va face doar pe firul de fază.
Atenție: acest mini-întreruptor nu trebuie utilizat pe partea de curent continuu! Pentru protecția panourilor solare/bateriilor trebuie utilizate întreruptoare special concepute să reziste arcului electric intens produs de curentul continuu.
Caracteristici:
- Aplicaţii industriale sau de uz casnic, instalații fotovoltaice
- Design modular, 1+N poli
- Montare pe şină DIN
Parametrii electrici:
Conformitate | IEC/EN 60898-1 |
Tensiune nominală | 230 Vca 48 Vcc |
Tensiune nominală de izolare | 690 Vca |
Tensiune minimă | 12V cc/ca |
Curent nominal | 32A |
Capacitate nominală de rupere la scurtcircuit | 4.5kA |
Caracteristica de declanșare (trip curve) | C |
Durată de viaţă electrică | 10000 de cicluri |
Durată de viaţă mecanică | 20000 de cicluri |
Parametrii mecanici:
Lăţime | 18 mm (per pol/modul) |
Înălţime | 83 mm (89 mm cu clemă şină) |
Dimensiune ramă | 45 mm |
Mounting | prindere rapidă pe şină DIN de 35mm |
Grad de protecţie | IP40 |
Terminale | cap fix + bridă culisantă |
Secţiune conductor | 1 ~ 16 mm² |
Temperatură de operare | -30 ~ +70°C |
Altitudine | ≤ 2000 m |
Umiditate relativă | ≤ 95% |
Rezistenţă la căldură şi umiditate | clasă 2 |
Grad de poluare | 2 |
Clasă de instalare | III |
