Descriere

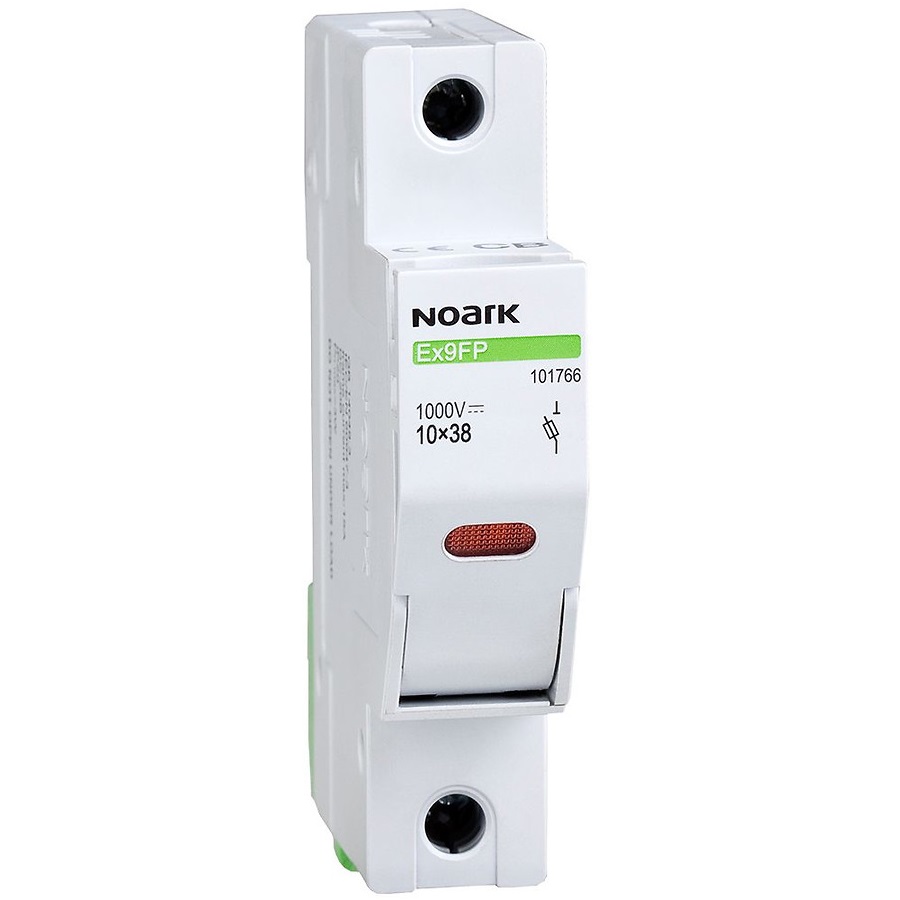

Ex9FP 1P 30A este un dispozitiv de protecţie la scurtcirtcuit/suprasarcină cu siguranţă fuzibilă, pentru curent continuu. Este destinat protejării instalaţiilor cu panouri solare.
Atenție: Siguranţă fuzibilă se achiziţionează separat, de calibru specific necesităţilor dvs.
Caracteristici:
- Aplicaţie: protecţie cu siguranță fuzibilă pentru instalaţii fotovoltaice
- Design modular
- Este prevăzut cu indicator de declanşare
Parametrii electrici:
| Conformitate | IEC/EN 60947-3 |
| Categorie de utilizare | DC-22B (curent continuu, sarcină rezistivă/inductivă) |
| Tensiune nominală | 1000Vcc, suportă impulsuri de 4kV |
| Curent nominal | până la 30A |
| Curent de rupere: | 33kA |
Parametrii mecanici:
| Lăţime | 18 mm (per pol/modul) |
| Înălţime | 83 mm (89 mm cu clemă şină) |
| Dimensiune ramă | 45 mm |
| Dimensiune siguranţă | 10 × 38 mm |
| Mounting | prindere rapidă pe şină DIN de 35mm |
| Grad de protecţie | IP20 |
| Secţiune conductor | 2.5 ~ 10 mm² |
| Temperatură de operare | -30 ~ +70°C |
| Altitudine | ≤ 2000 m |
| Umiditate relativă | ≤ 95 |
| Rezistenţă la căldură şi umiditate | clasă 2 |
| Grad de poluare | 3 |
| Clasă de instalare | III |
| Greutate | 70 g per modul |
